锅炉的安装应遵循TS 0001-2012《锅炉安全技术监察规程》有关蒸汽锅炉的要求及NB/T47034-2013《工业锅炉技术条件》、TS 0002-2010《锅炉节能技术监督管理规程》、50273-2009《锅炉安装工程施工及验收规范》、锅炉图纸及《安装使用说明书》规定进行;
锅炉主机运到安装地点后,应先校核锅炉中心线是否与地基上划出的中心线和轮廓线相符合,然后检查底座和地基的接触是否良好,如有空隙应加垫铁。
a) 正常使用:
1. 调试合格后,可投入正式运行,向锅炉供水应符合1576“工业锅炉水质”的要求;
2. 在正常使用中电热元件及电控部分出现故障而停炉时,按“故障处理”检查原因,予以解决,仍不能解决时,通报公司解决;
3. 正常使用中应注意水位、压力、温度,使之处于正常状态;
4. 启动运行时,待锅炉水温接近设定温度时,再启动水泵;
5. 在运行中,出现停电事故,恢复供电后须重新启动;
6. 正常使用中,须进行必要的经常保养,真空锅炉应保持其真空度,真空度失控时应停机检查,正常后再投入运行;
7. 长期停止使用时,须切断电源。锅炉可进行湿法保养和干法保养;
① 干法保养:
停炉后将锅炉水排净,将内部污垢清除冲洗干净,待炉内干燥后,将10~30毫克大小的块状石灰用盘装好(用氧化钙纯度大于50%生石灰),放置锅炉筒内。生石灰重量为锅内容积每立方米3公斤计算,将所有门孔、阀门关闭。每月检查一次,发现生石灰碎成粉状,即需要更换,锅炉重新运行时,将其全部取出。
② 湿法保养:
停炉后放净炉水,清除内部污垢,冲洗干净,重新注满碱性防腐液(PH值在10~12的水)。将水加热排除水中气体,关闭所有门、孔及阀门。此法气候寒冷地区不可采用。
生物质颗粒蒸汽锅炉

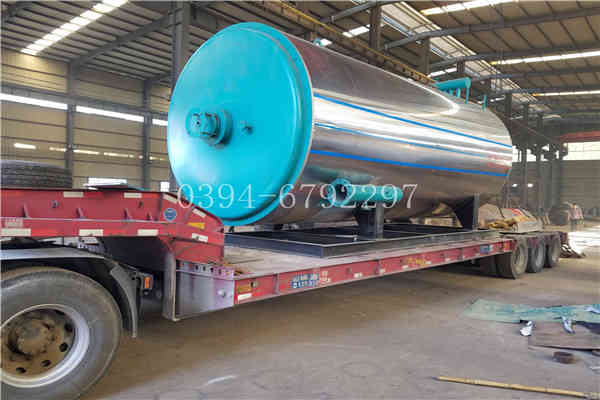

WNS系列蒸汽锅炉是锅壳式、波形炉胆、螺纹烟管型节能锅炉,采用三回程湿背式结构,燃料在炉胆内燃烧产生高温烟气,经回燃室→对流管束→前烟箱→第二对流管束→后烟箱→常压冷凝器→烟囱排入大气。炉胆在设计中采用波形炉胆,能较好的与火焰形状相适应,保证了燃烧充分,波形炉胆降低了炉胆刚性,减小了变形应力,可保证制造质量。同时在回燃室安装了检查孔或弹簧式防爆检查门,本体上设置的人孔有利于锅炉的安全运行及维修。锅炉安全控制严格按照NB/T47034-2013《工业锅炉技术条件》和有关规程规定执行。
汽水系统:水处理设备→软化水→储水箱→水泵→冷凝器→储水箱→给水泵→锅炉→汽水分离器→主蒸汽阀→分汽缸→用热主体。
设备验收的注意事项:开箱时要选择合适的开箱工具,不要用力过猛,以免损坏箱内设备;
⑶
⑷
锅炉大件在卸车时,如需要吊车起吊就位时,应考虑起重设备的起吊能力(按有关规定)。<span style="" mso-spacerun:"yes";font-family:宋体;line-heiht:150%;"="">
生物质颗粒蒸汽锅炉
性能特点:
WNS型锅炉具有以下优点:
1、本系列锅炉整体出厂,运输安装方便。
2、锅炉采用波纹炉胆及螺纹烟管,换热效果好,且利于膨胀。
3、燃烧设备采用进口燃烧器,可实现全自动化控制燃烧。
4、锅炉设有自动给水、水位及超压报警等装置,可以安全有效地运行。
5、锅炉设有冷凝器,可以有效降低尾部烟气温度,提高锅炉运行热效率。
锅炉房设计规范50041-2008
4锅炉房的布置
4.1位置的选择
4.1.1 锅炉房位置的选择,应根据下列因素分析后确定:
1 应靠近热负荷比较集中的地区,并应使引出热力管道和室外管网的布置在技术、经济上合理;
2 应便于燃料贮运和灰渣的排送,并宜使人流和燃料、灰渣运输的物流分开;
3 扩建端宜留有扩建余地;
4 应有利于自然通风和采光;
5 应位于地质条件较好的地区;
6 应有利于减少烟尘、有害气体、噪声和灰渣对居民区和主要环境保护区的影响,全年运行的锅炉房应设置于总体小频率风向的上风侧,季节性运行的锅炉房应设置于该季节大频率风向的下风侧,并应符合环境影响评价报告提出的各项要求;
7 燃煤锅炉房和煤气发生站宜布置在同一区域内;
8 应有利于凝结水的回收;
9 区域锅炉房尚应符合城市总体规划、区域供热规划的要求;
10 易燃、易爆物品生产企业锅炉房的位置,除应满足本条上述要求外,还应符合有关专业规范的规定。
4.1.2锅炉房宜为的建筑物。
4.1.3 当锅炉房和其他建筑物相连或设置在其内部时,严禁设置在人员密集场所和重要部门的上一层、下一层、贴邻位置以及主要通道、疏散口的两旁。并应设置在首层或地下室一层靠建筑物外墙部位。
4.1.4住宅建筑物内,不宜设置锅炉房。
4.1.5采用煤粉锅炉的锅炉房,不应设置在居民区、风景名胜区和其他主要环境保护区内。
4.1.6采用循环流化床锅炉的锅炉房,不宜设置在居民区。
4.2建筑物、构筑物和场地的布置
4.2.1 锅炉房区域内的各建筑物、构筑物的平面布置和空间组合,应紧凑合理、功能分区明确、建筑简洁协调、满足工艺流程顺畅、安全运行、方便运输、有利安装和检修的要求。
4.2.2 新建区域锅炉房的厂前区规划,应与所在区域规划相协调。锅炉房的主体建筑和附属建筑,宜采用整体布置。锅炉房区域内的建筑物主立面,宜面向主要道路,且整体布局应合理、美观。
4.2.3 工业锅炉房的建筑形式和布局,应与所在企业的建筑风格相协调;民用锅炉房、区域锅炉房的建筑形式和布局,应与所在城市(区域)的建筑风格相协调。
4.2.4 锅炉房区域内的各建筑物、构筑物与场地的布置,应充分利用地形,使挖方和填方量小,排水顺畅,且应防止水流人地下室和管沟。
4.2.5 锅炉间、煤场、灰渣场、贮油罐、燃气调压站之间以及和其他建筑物、构筑物之间的间距,应符合现行标准《建筑设计防火规范》50016、《城镇燃气设计规范》50028及有关标准规定,并满足安装、运行和检修的要求。
4.2.6 运煤系统的布置应利用地形,使提升高度小、运输距离短。煤场、灰渣场宜位于主要建筑物的全年小频率风向的上风侧。
4.2.7 锅炉房建筑物室内底层标高和构筑物基础顶面标高,应高出室外地坪或周围地坪0.15m及以上。锅炉间和同层的辅助间地面标高应一致。
4.3锅炉间、辅助间和生活间的布置
4.3.1单台蒸汽锅炉额定蒸发量为1~20t/h或单台热水锅炉额定热功率为O.7~14Mw的锅炉房,其辅助间和生活间宜贴邻锅炉间固定端一侧布置。单台蒸汽锅炉额定蒸发量为35~75t/h或单台热水锅炉额定热功率为29~70Mw的锅炉房,其辅助间和生活间根据具体情况,可贴邻锅炉间布置,或单独布置。
a) 紧急情况处理:
锅炉运行中当锅炉与供热系统发生下列情况时,应立即停炉:
1、水温或压力急剧上升失去控制,常压热水锅炉在当地气压下汽化时,真空锅炉不能维持真空时;
2、循环泵或补给水泵失效时;
3、压力表、安全阀等安全附件全部失效时;
4、锅炉元件损坏,危及运行人员安全或不断给锅炉补水,锅炉水位仍继续下降时;
5、其他异常情况,且超过安全运行允许时。
根据各种情况找出原因,解决问题后再重新启动运行。
