汽水系统：自来水通过水处理设备，硬度由6mol/L降至0.03mol/L,送至储水箱，然后通过给水系统送到冷凝器加热，温度达45℃，进入储水箱，通过给水泵进入炉内，经过加热饱和蒸汽温度达到193℃，由主汽阀进入分气缸，然后至用户。
燃烧系统：燃气系统直接通过燃气管道送至燃烧机进行燃烧；燃油系统先储存在储油罐中，然后通过泵送至日用油箱，再送至燃烧器进行燃烧。
烟风系统：燃料在燃烧室内经过燃烧生成高温烟气，经燃烧室到达回燃室，充分燃烧后经过对流管束到前烟箱，在前烟箱回转通过第二对流管束达到后烟箱，形成三回程。然后经过冷凝器换热以后经由烟囱排向大气。
煤锅炉改气锅炉



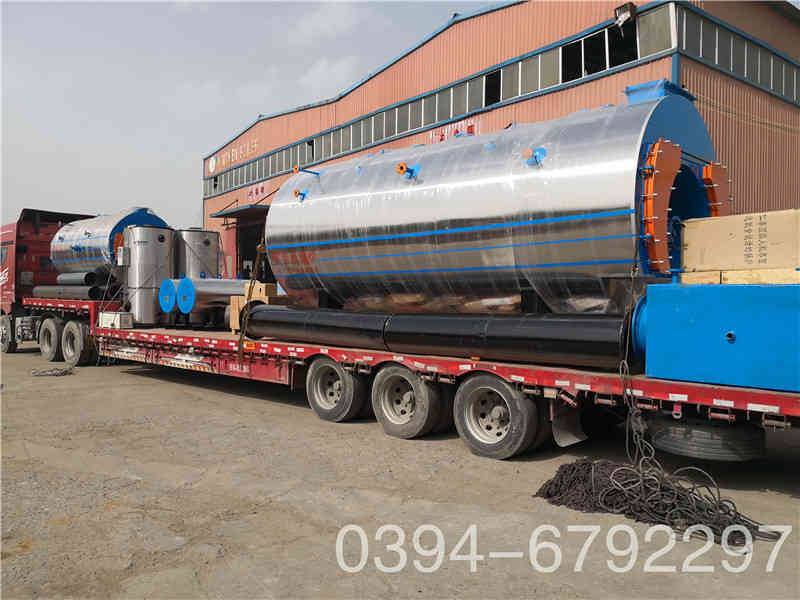

WNS系列蒸汽锅炉是锅壳式、波形炉胆、螺纹烟管型节能锅炉，采用三回程湿背式结构，燃料在炉胆内燃烧产生高温烟气，经回燃室→对流管束→前烟箱→第二对流管束→后烟箱→常压冷凝器→烟囱排入大气。炉胆在设计中采用波形炉胆，能较好的与火焰形状相适应，保证了燃烧充分，波形炉胆降低了炉胆刚性，减小了变形应力，可保证制造质量。同时在回燃室安装了检查孔或弹簧式防爆检查门，本体上设置的人孔有利于锅炉的安全运行及维修。锅炉安全控制严格按照NB/T47034-2013《工业锅炉技术条件》和有关规程规定执行。
汽水系统：水处理设备→软化水→储水箱→水泵→冷凝器→储水箱→给水泵→锅炉→汽水分离器→主蒸汽阀→分汽缸→用热主体。
锅炉本体检查
1、本体正常无渗漏，外皮正常无破损，烟箱烟囱连接牢固，观察孔是否正常可视。
2、检查锅炉的安全附件是否正常：压力表指示是否正常，水位表指示是否正确，安全阀是否正常，排放是否畅通。
（三）锅炉安全附件检查
1、水位控制报警器、压力表、水位计、温度计及连接管及阀门应齐全并符合规定。
2、检查安全阀、泄放阀应安装合理、泄放管畅通，应有防冻措施。
3、主汽阀、给水阀与逆止阀的开关状态应正常。
4、压力控制器调整完毕，处于正常自动控制状态。
5、检查阀组前压力是否正常。



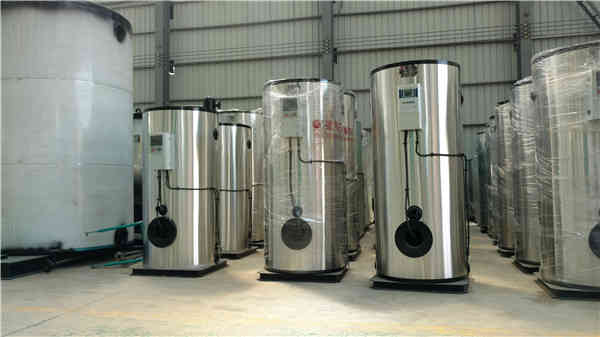

煤锅炉改气锅炉
1. 电控柜为开启式结构，一般前后门均可打开，电控柜基础应高出地面100~150mm，根据电控柜尺寸预埋角钢。用螺栓将电控柜连接固定在基础上，前后空间不小于1000mm，以便检修。小型锅炉电控柜与锅炉本体组合成一整体出厂（小于0.35MW的立式锅炉）；
2. 检查控制柜无损坏，内部接线无松动、脱落现象；
3. 接线前先阅读随机附带的相关电气原理图；
4. 用户电源线接到开关端顶部铜排上，柜外控制线接到柜体内的接线端子上；
5. 电控柜就近埋设钢板接引地线，接地电阻小于4Ω；
6. 导线规格应符合要求，宜使用套管保护，走暗线，三相动力线必须是三相四线制；
7. 接线完毕后，仔细检查是否正确、牢固。
锅炉系统设计概况
锅炉及其系统的设计符合有关节能法律、法规、安全技术规范及其相应标准的要求。锅炉炉膛结构设计合理，与设计燃料品种相适应，保证安全、稳定、高效燃烧。受热面布置合理，选取合理经济的烟气流速，减小烟气侧的阻力。合理设置检修们（孔），便于受热面清灰、清垢、保养和维修。当对流受热面易集灰时，应当设置清灰装置。锅炉门（孔）、应当采用密封结构，保证锅炉漏风系统在设计要求之内。
锅炉房系统设计时应当在保证安全性能的前提下，充分提高能源利用效率，减少水、电、自用热以及其它消耗，促进热能回收和梯级利用。锅炉房设备布置时应当尽量减少管道、烟风道的长度及其弯头数量，从而减少流动阻力。一次风道宜采用圆形结构，并考虑其膨胀及其吊挂支撑。



a) 正常使用：
1. 调试合格后，可投入正式运行，向锅炉供水应符合1576“工业锅炉水质”的要求；
2. 在正常使用中电热元件及电控部分出现故障而停炉时，按“故障处理”检查原因，予以解决，仍不能解决时，通报公司解决；
3. 正常使用中应注意水位、压力、温度，使之处于正常状态；
4. 启动运行时，待锅炉水温接近设定温度时，再启动水泵；
5. 在运行中，出现停电事故，恢复供电后须重新启动；
6. 正常使用中，须进行必要的经常保养，真空锅炉应保持其真空度，真空度失控时应停机检查，正常后再投入运行；
7. 长期停止使用时，须切断电源。锅炉可进行湿法保养和干法保养；
① 干法保养：
停炉后将锅炉水排净，将内部污垢清除冲洗干净，待炉内干燥后，将10~30毫克大小的块状石灰用盘装好（用氧化钙纯度大于50%生石灰），放置锅炉筒内。生石灰重量为锅内容积每立方米3公斤计算，将所有门孔、阀门关闭。每月检查一次，发现生石灰碎成粉状，即需要更换，锅炉重新运行时，将其全部取出。
② 湿法保养：
停炉后放净炉水，清除内部污垢，冲洗干净，重新注满碱性防腐液（PH值在10~12的水）。将水加热排除水中气体，关闭所有门、孔及阀门。此法气候寒冷地区不可采用。
