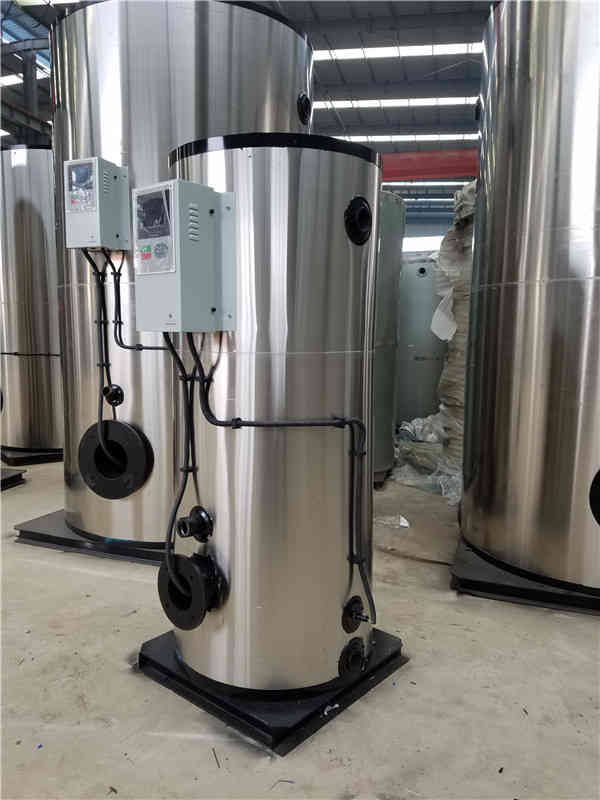

CLDR（CWDR）系列电热锅炉是机电一体化设备，采用进口PLC可编程控制器，系统的全自动运行通过编程来实现。主要有以下功能：
1、 梯式加载：系统自动运行，分时启动每级电热管（时间间隔可以任意设定），从而避免了对电网的冲击；
2、 电热元件循环投切：电热元件可循环投切，即先投先切，后投后切，使各接触器及电加热元件使用时间及动作频率相同，从而提高各电器元件使用寿命；
3、 缺水保护：当锅炉本体中水位不够时，系统将报警，并停止运行，补水后自动投入运行；
4、 温度设定、自动调温、超温保护：可在电控柜上设定温度上、下限（100℃以内的热水）；当系统温度低于下限设定值时，每隔一定时间（可以任意修改）自动增加一组电热管投入运行。当温度高于温度上限设定值时，每隔一定时间自动减少一组电热管加热，当温度介于上、下限之间时，保持加热功率不变。当温度达到电接点温度表上的温度极限时，电热管将自动切断运行，并声光报警，故障消除后，系统重新投入运行；
5、 超压保护：当锅炉压力超过电接点压力表上设定的压力极限时，电热管将自动切断运行，并有声光报警，压力恢复正常后，系统自动投入运行；
6、 系统还具有过流、短路、缺相、漏电自动保护功能；
7、 手动操作：热水锅炉除自动控制外，另设有手动控制功能和紧急停机开关（自动/手动均有效）；
8、 系统联动功能：电热元件与水泵联动，联动方式为水泵先开后停。
CLDR系列锅炉有常压热水锅炉、真空热水锅炉、承压热水锅炉及电热蒸汽锅炉等多种规格，能满足各种不同用户的需要。

烟风道的安装：

锅炉炉墙及烟风道应当具有良好的密封和保温性能。当周围环境温度为25℃时，距门孔300mm以外的炉体外表面温度不得超过50℃，炉顶不得超过70℃；冷凝器前的烟道应进行保温且其表面温度不得超过50℃。

、烟囱安装时法兰间垫嵌石棉绳，并采用吊垂线的方法检查烟囱垂直度，如有偏差可在法兰连接处垫平校正。2

、烟气调节阀应转动灵活，定位可靠。4

、烟风道上的排烟温度表，应装在清晰易见的位置。7

、安装压力表时，压力表刻度盘上应划出红线，指示出工作压力，压力表校验合格后封印，压力表考克旋转灵活，不得漏水，输水应畅通，压力表管禁止保温。9

、除装箱清单应供零件外，其余一切管道附件用户自理，按设计院管道图安装；11mmmm

1选用控制器好使预定设定值位于控制器设定值调节范围的中间部分。12.2.

通断电流不能大于额定值。12.4.

1、WNS型卧式锅炉出厂时，一般分件包装情况如下：
锅炉主机：整体出厂（锅炉本体、外包装及保温层、前后烟箱、平台扶梯等）；
2、扶梯、水位平衡筒、烟囱、取样冷却器、水处理设备等；
3、安全附件:锅炉配备有安全阀、水位计、水位报警器、压力表、压力控制器、测温仪表、阀门、给水设备、控制柜；
4、安装两台或两台以上的，应注意组件的标识；
5、技术文件：
⑴　锅炉安装使用说明书一份；
⑵　安全附件、仪表管路图一份；
⑶　锅炉总图一份；
⑷　地基一份；
⑸　锅炉本体图一份；



蒸汽锅炉标准太康锅炉 www.iyinchen.com
a) 日常检查与维护：
电热锅炉采取全自动控制运行方式，无需专人值守（手动时则需专人值守），但应派一名熟练操作员定期对系统进行检查，以维持系统的正常、合理运行，检查应注意以下几方面：
1、检查电控柜各元器件导线接点是否可靠，有无松动和异常发热现象，及时分析原因并采取得适当措施；
2、检查各阀门、管路、电热管组密封处是否有渗漏水现象，并及时采取措施排除；
3、检查电机、水泵、交流接触器声音是否正常，及时分析原因和排除故障；
4、检查进、出水温度及压力是否正常，工作电流、电压是否正常，超温、超压、缺水保护等是否处于正常有效工作状态；
1、检查接地线是否良好、牢靠，以保证设备人身安全；
2、人员对每次巡检做好相关记录。
锅炉操作人员应当根据终端用户蒸汽量、热负荷的变化及时调度、调节锅炉的运行数量和锅炉出力，有条件的锅炉可安装锅炉负荷自动调节装置。多台锅炉的系统宜配置集中控制装置，保证锅炉运行平衡，处于经济运行状态。锅炉介质参数的选取应当满足使用要求，不应当使锅炉的额定出口压力和温度与使用的压力、温度相差过大。
9、锅炉的正常排污率符合以下要求：
⑴、以软化水为补给水或者单纯采用锅内加处理的工业锅炉不高于10％；
⑵、以除盐水为补给水的工业锅炉不高于2％。
10、锅炉使用单位应当按照《高耗能特种设备节能监督管理办法》的规定，建立高耗能特种设备能效技术档案。有条件的使用单位应当将锅炉产品能效技术档案与产品质量档案和设备使用档案集中管理（相同部分档案资料可保存一份）。锅炉能效技术档案至少包括以下内容：
⑴、锅炉产品随机出厂资料（含产品能效测试报告）；
⑵、锅炉辅机、附属设备等质量证明资料；
⑶、锅炉安装调试报告、节能改造资料；
⑷、锅炉安装、改造与维修能效评价或者能效测试报告；
⑸、在用锅炉能效定期测试报告和年度运行能效评价报告；
⑹、锅炉及其系统日常节能检查记录；
⑺、计量、检测仪表校验证书；
⑻、锅炉水质处理检验报告；
⑼、燃料分析报告。



锅炉房设计规范50041-2008
4锅炉房的布置
4.1位置的选择
4.1.1 锅炉房位置的选择，应根据下列因素分析后确定：
1 应靠近热负荷比较集中的地区，并应使引出热力管道和室外管网的布置在技术、经济上合理；
2 应便于燃料贮运和灰渣的排送，并宜使人流和燃料、灰渣运输的物流分开；
3 扩建端宜留有扩建余地；
4 应有利于自然通风和采光；
5 应位于地质条件较好的地区；
6 应有利于减少烟尘、有害气体、噪声和灰渣对居民区和主要环境保护区的影响，全年运行的锅炉房应设置于总体小频率风向的上风侧，季节性运行的锅炉房应设置于该季节大频率风向的下风侧，并应符合环境影响评价报告提出的各项要求；
7 燃煤锅炉房和煤气发生站宜布置在同一区域内；
8 应有利于凝结水的回收；
9 区域锅炉房尚应符合城市总体规划、区域供热规划的要求；
10 易燃、易爆物品生产企业锅炉房的位置，除应满足本条上述要求外，还应符合有关专业规范的规定。
4.1.2锅炉房宜为的建筑物。
4.1.3 当锅炉房和其他建筑物相连或设置在其内部时，严禁设置在人员密集场所和重要部门的上一层、下一层、贴邻位置以及主要通道、疏散口的两旁。并应设置在首层或地下室一层靠建筑物外墙部位。
4.1.4住宅建筑物内，不宜设置锅炉房。
4.1.5采用煤粉锅炉的锅炉房，不应设置在居民区、风景名胜区和其他主要环境保护区内。
4.1.6采用循环流化床锅炉的锅炉房，不宜设置在居民区。
4.2建筑物、构筑物和场地的布置
4.2.1 锅炉房区域内的各建筑物、构筑物的平面布置和空间组合，应紧凑合理、功能分区明确、建筑简洁协调、满足工艺流程顺畅、安全运行、方便运输、有利安装和检修的要求。
4.2.2 新建区域锅炉房的厂前区规划，应与所在区域规划相协调。锅炉房的主体建筑和附属建筑，宜采用整体布置。锅炉房区域内的建筑物主立面，宜面向主要道路，且整体布局应合理、美观。
4.2.3 工业锅炉房的建筑形式和布局，应与所在企业的建筑风格相协调；民用锅炉房、区域锅炉房的建筑形式和布局，应与所在城市(区域)的建筑风格相协调。
4.2.4 锅炉房区域内的各建筑物、构筑物与场地的布置，应充分利用地形，使挖方和填方量小，排水顺畅，且应防止水流人地下室和管沟。
4.2.5 锅炉间、煤场、灰渣场、贮油罐、燃气调压站之间以及和其他建筑物、构筑物之间的间距，应符合现行标准《建筑设计防火规范》50016、《城镇燃气设计规范》50028及有关标准规定，并满足安装、运行和检修的要求。
4.2.6 运煤系统的布置应利用地形，使提升高度小、运输距离短。煤场、灰渣场宜位于主要建筑物的全年小频率风向的上风侧。
4.2.7 锅炉房建筑物室内底层标高和构筑物基础顶面标高，应高出室外地坪或周围地坪0.15m及以上。锅炉间和同层的辅助间地面标高应一致。
4.3锅炉间、辅助间和生活间的布置
4.3.1单台蒸汽锅炉额定蒸发量为1～20t／h或单台热水锅炉额定热功率为O.7～14Mw的锅炉房，其辅助间和生活间宜贴邻锅炉间固定端一侧布置。单台蒸汽锅炉额定蒸发量为35～75t/h或单台热水锅炉额定热功率为29～70Mw的锅炉房，其辅助间和生活间根据具体情况，可贴邻锅炉间布置，或单独布置。
