燃烧器的安装

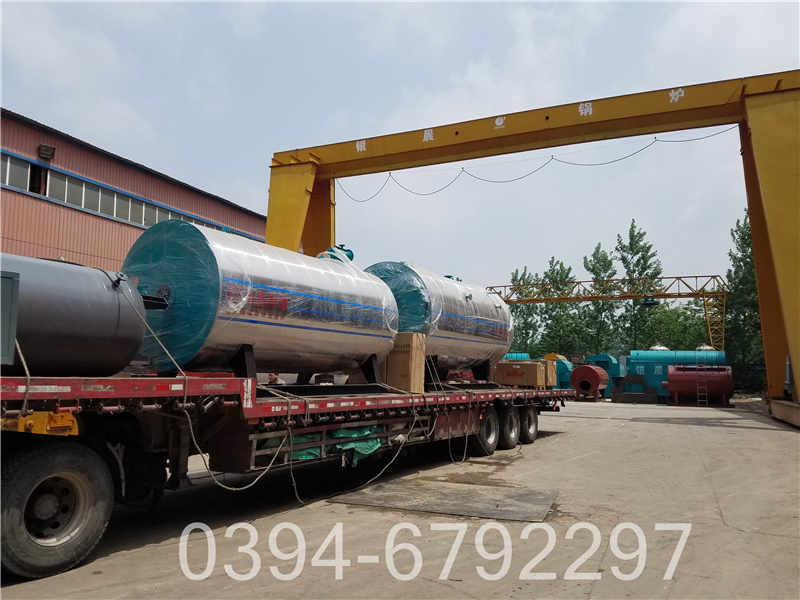

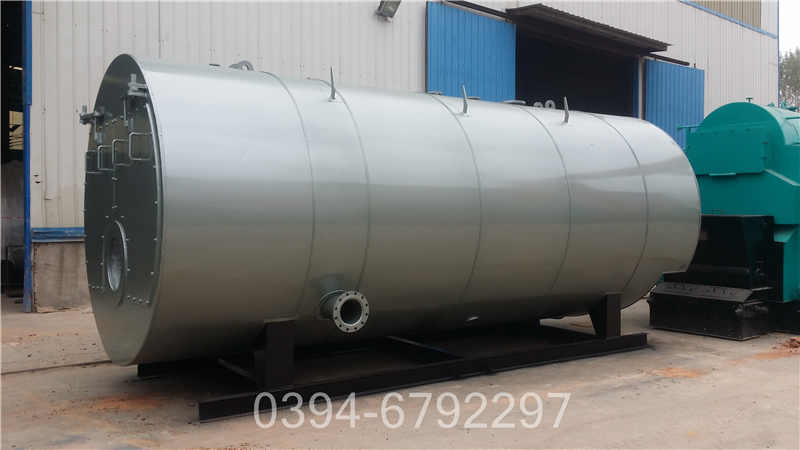

本系列蒸汽锅炉出厂时，小容量锅炉一般燃烧器已经安装到了锅炉主机上，中大容量的锅炉，燃烧器与锅炉主机分开发运。安装时，先将燃烧器从包装箱中取出，视燃烧头与火嘴砖之间的间隙大小，在燃烧器头部火焰筒上密实缠绕数层石棉绳，对准前烟箱面板上所留出的孔洞水平塞紧装入，后用螺栓将燃烧器法兰与前烟箱燃烧器连接法兰连接牢固。在装配时，燃烧器法兰与前烟箱燃烧器连接法兰之间必须加石棉密封衬垫。
其它安装相关要求参照厂家的《燃烧器说明书》。
敬告：燃烧器须保持水平，燃烧头与火嘴砖之间的剩余间隙，须用硅酸铝耐火纤维毡填实。操作时，打开锅炉后烟箱检查孔盖，从后部进入炉胆内进行施工，施工完毕，人员退出，后挡火墙、检查孔盖原样恢复，密封上紧。

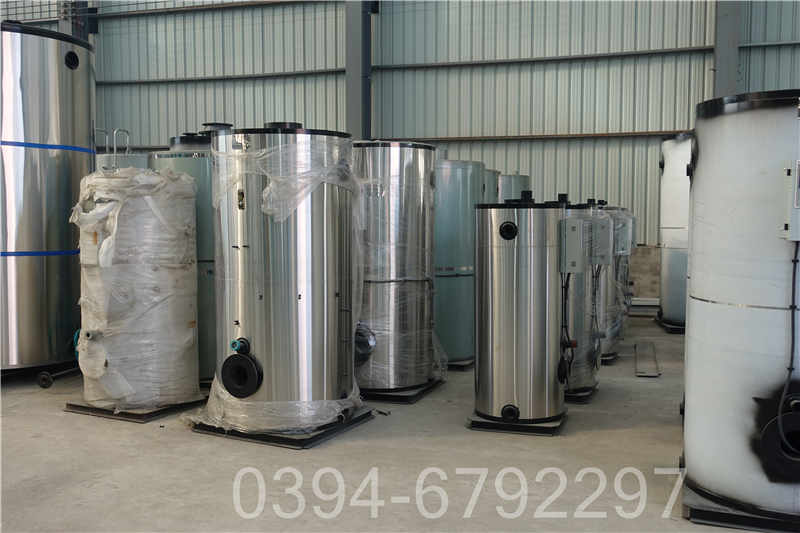

小型立式燃煤蒸汽锅炉



4.3.2锅炉房集中仪表控制室，应符合下列要求：
1 应与锅炉间运行层同层布置；
2 宜布置在便于司炉人员观察和操作的炉前适中地段；
3 室内光线应柔和；
4 朝锅炉操作面方向应采用隔声玻璃大观察窗；
5 控制室应采用隔声门；
6 布置在热力除氧器和给水箱下面及水泵间上面时，应采取有效的防振和防水措施。
4.3.3容量大的水处理系统、热交换系统、运煤系统和油泵房，宜分别设置各系统的就地机柜室。
4.3.4锅炉房宜设置修理间、仪表校验间、化验室等生产辅助间，并宜设置值班室、更衣室、浴室、厕所等生活间。当就近有生活间可利用时，可不设置。二、三班制的锅炉房可设置休息室或与值班更衣室合并设置。锅炉房按车间、工段设置时，可设置办公室。
4.3.5化验室应布置在采光较好、噪声和振动影响较小处，并使取样方便。
4.3.6锅炉房运煤系统的布置宜使煤自固定端运入锅炉炉前。
4.3.7锅炉房出入口的设置，必须符合下列规定：
l 出入口不应少于2个。但对锅炉房，当炉前走道总长度小于12m，且总建筑面积小于200m。时，其出入口可设1个：
2非锅炉房，其人员出入口必须有1个直通室外；
3锅炉房为多层布置时，其各层的人员出入口不应少于2个。楼层上的人员出入口，应有直接通向地面的安全楼梯。
4.3.8锅炉房通向室外的门应向室外开启，锅炉房内的工作间或生活间直通锅炉间的门应向锅炉间内开启。
4.4工艺布置
4.4.1 锅炉房工艺布置应确保设备安装、操作运行、维护检修的安全和方便，并应使各种管线流程短、结构简单，使锅炉房面积和空间使用合理、紧凑。
4.4.2 建筑气候年日平均气温大于等于25℃的日数在80d以上、雨水相对较少的地区，锅炉可采用露天或半露天布置。当锅炉采用露天或半露天布置时，除应符合本规范第4.4.1条的规定外，尚应符合下列要求：
1 应选择适合露天布置的锅炉本体及其附属设备；
2 管道、阀门、仪表附件等应有防雨、防风、防冻、防腐和减少热损失的措施；
3 应将锅炉水位、锅炉压力等测量控制仪表，集中设置在控制室内。
4.4.3风机、水箱、除氧装置、加热装置、除尘装置、蓄热器、水处理装置等辅助设备和测量仪表露天布置时，应有防雨、防风、防冻、防腐和防噪声等措施。
居民区内锅炉房的风机不应露天布置。
4.4.4锅炉之间的操作平台宜连通。锅炉房内所有高位布置的辅助设施及监测、控制装置和管道阀门等需操作和维修的场所，应设置方便操作的安全平台和扶梯。阀门可设置传动装置引至楼(地)面进行操作。
4.4.5锅炉操作地点和通道的净空高度不应小于2m，并应符合起吊设备操作高度的要求。在锅筒、省煤器及其他发热部位的上方，当不需操作和通行时，其净空高度可为0.7m。
4.4.6锅炉与建筑物的净距，不应小于表4.4.6的规定，并应符合下列规定：
1当需在炉前更换锅管时，炉前净距应能满足操作要求。大于6t/h的蒸汽锅炉或大于4.2Mw的热水锅炉，当炉前设置仪表控制室时，锅炉前端到仪表控制室的净距可减为3m；
2当锅炉需吹灰、拨火、除渣、安装或检修螺旋除渣机时，通道净距应能满足操作的要求；装有快装锅炉的锅炉房，应有更新整装锅炉时能顺利通过的通道；锅炉后部通道的距离应根据后烟箱能否旋转开启确定。



小型立式燃煤蒸汽锅炉
小型立式燃煤蒸汽锅炉 ,连续式开水器
小型立式燃煤蒸汽锅炉 （4）上下炉体组合完毕应按总图要求，对内部进行砌,小型蒸汽锅炉多少钱,筑。如是方箱炉应按下图对上下炉体进行连接加固，防止位移。上下炉体接触面焊接位置图7、辅机安装（1）、按照相应辅机安装条件图或辅机安装使用说明书的要求，在相应的基础和位置上进行安装。（2）、膨胀罐底部至少比用热设备（包括循环管道）高2m以上，并不得布置在炉子正上方，其支承结构应考虑膨胀罐及注满导热油后的实际载荷和风载。膨胀罐容积不小于系统膨胀量本产品型号为WNS0,本系统由膨胀槽。的1.3倍。



100人用校园开水器
四、出厂配套附件1、蒸汽发生器主机2、阀门、仪表（见出厂配套清单）3、技术：蒸汽发生器总图、安装使用说明书、发货清单、产品合格证各1份。在接到技术时，检查产品与资料是否勿合。蒸汽发生器安装说明一、安装示意图二、安装说明1、设备安装前，请有安装资格的单位将发生器安装布置图及相关资料仔细校验核对，确认现场情况符合安,,装要求方可安装。
