◆产品简介：

---

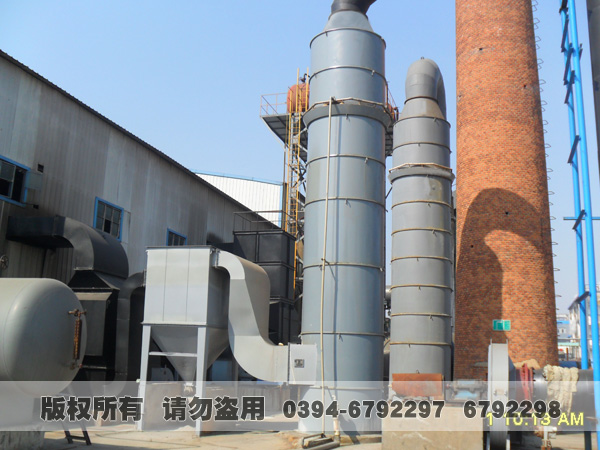

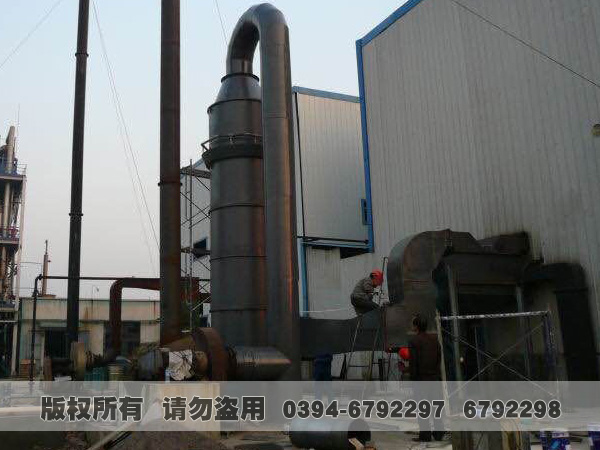

主要由文丘里、主筒体、上部注水槽、下部溢水孔、清理孔、副筒体和连接烟道（钢混结构）等组成，其工作原理是：含尘气流通过进口烟道进入文丘里，在喉部的入口被水均匀的喷入，由于烟气高速运动，因此喷入的水被其溶化成细小的水雾，湿润了烟气中的灰料。在这个过程烟气中的灰料被湿润，使它的重量加大而有利于被离心分离，在高速呈絮流状态中，由于水滴与尘粒差别较大，它们的速度差也较大。这样，灰粒与水滴就发生了碰撞凝聚，尤其是粒径细小的灰尘料可以被水雾水溶，这些都为灰料的分离做好充分的准备，此后进入主筒。主筒体是一个圆形筒体，水从除尘器上部注水槽进入主筒，使整个圆筒内壁形成一层水膜从上而下流动，烟气由筒体下部切向进入，在筒体内旋转上升，含尘气体在离心力作用下始终与筒体内壁面的水膜发生摩擦，这样含尘气体被水膜湿润，尘粒随水流到除尘器底部，从溢水孔排走，在筒体底部封底并设有水封槽以防止烟气从底部漏出，有清理孔便于进行筒体底部清理。除尘后废水由底部溢流孔排出进入沉淀池，沉淀中和，循环使用。净化后的气体，通过主筒体上部锥体部分进行脱水处理进入副筒后再进行沉降、分离脱水后，净化后的烟气通过副筒体下部排入引风机，完成整个工作过程。

◆产品用途：

---

烟尘处理。

◆产品优势：

---

花岗岩水膜除尘器的特点，造价低，安装方便，抗腐蚀、耐磨、经久耐用，且性能稳定除尘率高，除尘效率一般可达95~97%，双筒除尘器除尘效率可达97%以上，适应性强，可用于多种工业锅炉和含尘场所的除尘、脱硫，运行稳定，维护简单。是用户理想的锅炉配套产品。
1、采用天然花岗岩，经机械加工成圆形弯板，整体结构光滑平整。有耐腐蚀，耐磨损，耐高温的特性。
2、内部平整光滑，使耗水量降低至原来的2/3，降低了运行成本。
3、安装时用耐酸胶涂在缝口连接，确保连接处不漏水。
4、进出口均配法兰并提供法兰尺寸，安装时法兰对接处用石棉绳填缝，严防漏风，影响除尘效果。 5、筒体底部是封闭的，这比传统不封闭的筒体提高了效率，降低了风能的消耗，减少了外部污染。

◆技术参数：

---

内藏下行烟道水膜式除尘器
除尘效率	＞98%
进口烟速	17.5→23.5m/s
出口烟速	8→14m/s
文丘里管喉部烟速	55→70m/s
捕滴器筒体上升烟速	3.5→5.5m/s
溢流槽静压	2→5mmH2O
筒体阻力	70→120mmH2O
水汽比(a)	0.15kg/m2
耗水量G水(kg/h)	G水=axQ,式中a为水汽比 Q为每小时处理烟气量(m2/h)
除尘后烟气温度	50℃-80℃

注：1、可以根据客户实际需求进行设计制造。
      2、产品在更新，本参数仅供参考，如有出入，以合同为准。
