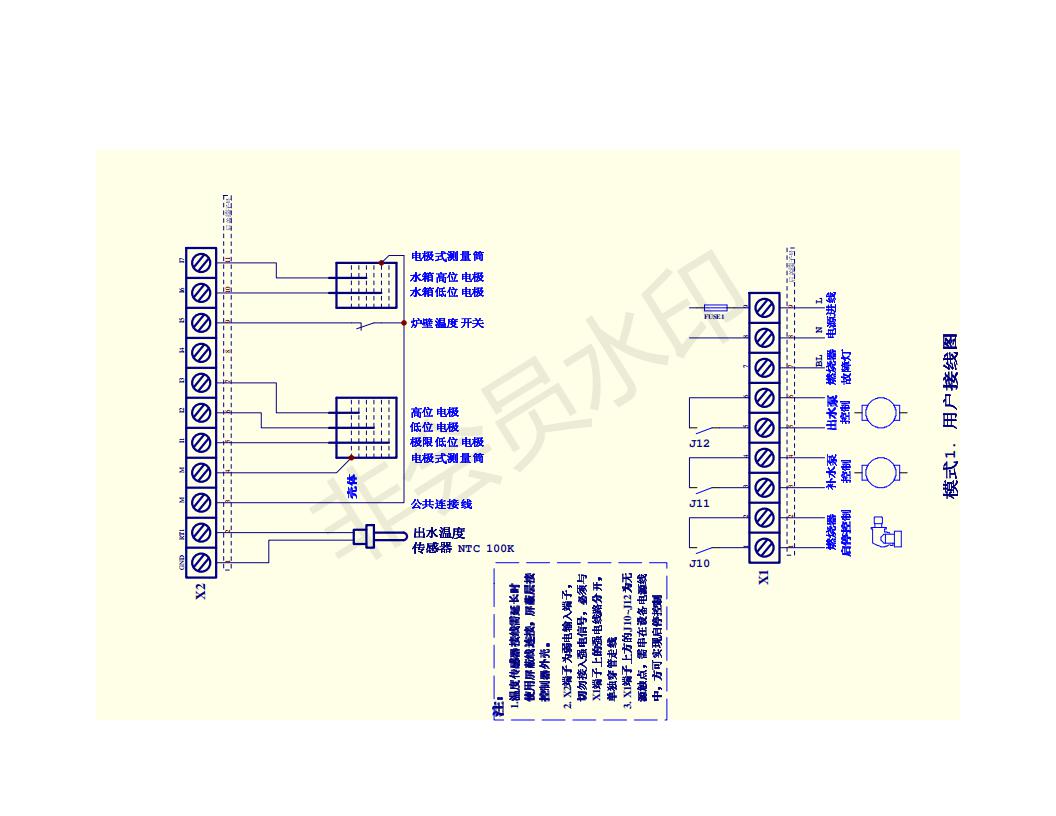

YLZK-EP1368型锅炉电脑控制器 快速操作指南

返回列表 来源:银晨锅炉 发布日期:2019-06-17 09:57
 一.基本操作
1.1在正式操作前,请先仔细阅读《YLZK-E1系列锅炉电脑控制器通用使用说明书》,并确定当前锅炉状态已符合说明书要求。
1.2接通220V交流电源。
1.3按“开关”键,控制器开机,液晶屏打开显示,此时为“停止”状态,或称为待命状态。
1.4参数设定
在首次使用或需要更改运行参数时需作此项操作,否则可以跳过该条。
1.4.1按“设置”键,进入第一项参数设定状态,按“泵阀1+”或“泵阀2-”键可对所选参数进行修改。如需调整的数值较大可按住“
泵阀1+”或“泵阀2-”键不放,数据即会快速增减,直至按键被松开或参数达到极限值。再按“设置”键,进入下一项参数设置状态。当最后一项参数设置完毕后,按“设置”键,则退出设置状态,各项设定参数被保存。
1.4.2在待命状态下,按“F”键保持5秒,可进行时段参数和时间的设定;设定第一时段时,显示“1”,设定“启动时间”时,显示“定时开”,按“F”键,进入第一时段“停止时间”设定状态,显示“定时关”。时间显示窗显示相应的数值。依此类推,其余时段的设置可继续按“F”键,一共可设置4个时段。第四时段的“停止时间”设置完毕后,按“F”键,进入“现在时间”设置状态,再按“F”键,则退出时段和时间的设置状态,时段参数和时间被保存。
1.5按“启/停”键,进入“运行”状态,控制器开始执行自动控制功能。
1.6在“运行”状态下,按“启停”键,则退出运行状态,转为待命状态。
1.7在待命、运行或报警状态下按“开/关”键,液晶屏关闭显示,控制器关机。

二.参数范围
2.1报警温度:50~105℃。
2.2上限温度:20~100℃。此数值应至少比“报警温度”设定值低2℃。
2.3下限温度:0 ~ 98℃。此数值应至少比“上限温度”设定值低2℃。
2.4时    段:时间设置范围为0.00~23.59。
2.5现在时间:使用24小时制。

三.运行与控制
3.1 出水温度及燃烧器控制
在运行状态下:
当出水温度低于“下限温度”设定值且锅炉水位达到“高位电极”时,控制器启动燃烧器;当出水温度达到“上限温度”设定值时,控制器关闭燃烧器。
3.2补水泵控制
在运行状态下:
当锅炉水位低于“低位电极”时,控制器开启水泵,当锅炉水位达到“高位电极”时,控制器关闭水泵。
注:控制器第一次进入运行状态时,如果锅炉水位低于“高位电极”控制器开启水泵。当锅炉水位达到“高位电极”时,控制器关闭水泵。
3.3出水泵控制
在运行状态下:
当出水温度达到“上限温度”设定值且热水箱水位低于“低位电极”时,控制器开启水泵;当出水温度低于“下限温度”设定值或锅炉水位低于“低位电极”或热水箱水位达到“高位电极”时关闭水泵。

四.设备手动操作
4.1燃烧器
燃烧器禁止手动操作。
4.2补水泵
当补水泵处于自动状态且关闭时,如需启动补水泵,则可长按“泵阀1+”键5秒,补水泵将启动。当补水泵处于手动启动状态时,按“
泵阀1+”键,补水泵将关闭并退出手动状态。
如水位低于极限低水位电极时,控制器发出声光报警并进入联锁保护状态。已发生干烧时,严禁启动补水泵。司炉人员确定没有危险,方可手动启动补水泵。
4.3出水泵
当出水泵处于自动状态且关闭时,如需启动出水泵,则可长按“泵阀2-”键5秒,出水泵将启动。当出水泵处于手动启动状态时,再按“
泵阀2-”键,出水泵将关闭并退出手动状态。

五.报警和连锁保护
控制器开机后即不间断地对压力传感器、水位传感器、温度传感器以及自身电路进行检测,发现报警信号立即发出声光报警并联锁关闭燃烧器或加热组和水泵。控制器自动显示报警信息,联锁停炉时同时显示故障代码。
报警时控制器内部蜂鸣器发出报警声。按任意键可关闭报警声。
控制器进入报警状态后将自身锁定,即使报警信号消失也不会自行退出报警状态。操作人员排除问题后按“启停”键将控制器复位。



附录
报警代码列表

报警
代码
报警内容 本机检
测项目
备注
E.01 出水(出油)温度传感器故障 *
E.02 炉水(负压蒸汽)温度传感器故障
E.03 回水(进口)温度传感器故障
E.04 排烟温度传感器故障
E.05 水箱温度传感器故障
E.06 蒸汽压力传感器故障
E.07 蒸汽温度传感器故障
E.08 室外温度传感器故障
E.09 室内温度传感器故障
E.10 热风温度传感器故障
E.11 出水(出油)温度高报警 *
E.12 炉水(负压蒸汽)温度高报警
E.13 回水(进口)温度高报警
E.14 排烟温度高报警
E.15 极限低水位报警(缺油报警) *
E.16 低水位报警
E.17 高水位报警
E.18 水位传感器故障 *
E.19 超压报警
E.20 欠压报警
E.21 炉壁超温报警 *
E.22 燃烧器故障报警 *
E.23 燃气压力异常报警
E.24 燃气泄漏报警
E.25 差压报警
E.26 两台补(给)水泵中一台发生故障
E.27 两台热(循环)水泵中一台发生故障
E.28 补(给)水泵全部发生故障
E.29 热(循环)水泵全部发生故障
E.30 引风机故障
E.31 鼓风机故障
E.32 变频器故障

注:本表所列故障是该系列控制器可以检测的故障,但对于具体型号控制器,只开放部分故障检测功能。
