10t/h
根据电气规范和锅炉额定功率，配置足够容量的三相四线制380V/150Hz（±10%）的电源；2. 2
根据随机接线图连接电缆线，务必连接正确牢固；电控柜与锅炉本体之间应设置有电缆沟或桥架，以便接线。连接电缆应选用25mm以上铜线。
燃油蒸汽锅炉报价河南银晨锅炉集团有限公司 0394-6792297
烟风道的安装：
锅炉炉墙及烟风道应当具有良好的密封和保温性能。当周围环境温度为25℃时，距门孔300mm以外的炉体外表面温度不得超过50℃，炉顶不得超过70℃；冷凝器前的烟道应进行保温且其表面温度不得超过50℃。
、烟囱安装时法兰间垫嵌石棉绳，并采用吊垂线的方法检查烟囱垂直度，如有偏差可在法兰连接处垫平校正。2
、烟气调节阀应转动灵活，定位可靠。4
、烟风道上的排烟温度表，应装在清晰易见的位置。7
、安装压力表时，压力表刻度盘上应划出红线，指示出工作压力，压力表校验合格后封印，压力表考克旋转灵活，不得漏水，输水应畅通，压力表管禁止保温。9
、除装箱清单应供零件外，其余一切管道附件用户自理，按设计院管道图安装；11mmmm
1选用控制器好使预定设定值位于控制器设定值调节范围的中间部分。12.2.
通断电流不能大于额定值。12.4.

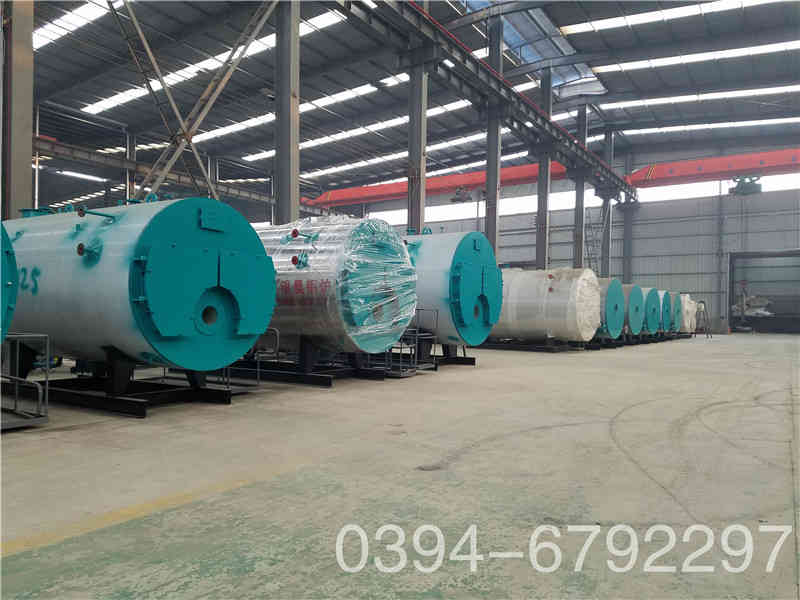

WNS系列蒸汽锅炉是锅壳式、波形炉胆、螺纹烟管型节能锅炉，采用三回程湿背式结构，燃料在炉胆内燃烧产生高温烟气，经回燃室→对流管束→前烟箱→第二对流管束→后烟箱→常压冷凝器→烟囱排入大气。炉胆在设计中采用波形炉胆，能较好的与火焰形状相适应，保证了燃烧充分，波形炉胆降低了炉胆刚性，减小了变形应力，可保证制造质量。同时在回燃室安装了检查孔或弹簧式防爆检查门，本体上设置的人孔有利于锅炉的安全运行及维修。锅炉安全控制严格按照NB/T47034-2013《工业锅炉技术条件》和有关规程规定执行。
汽水系统：水处理设备→软化水→储水箱→水泵→冷凝器→储水箱→给水泵→锅炉→汽水分离器→主蒸汽阀→分汽缸→用热主体。
1. 电控柜为开启式结构，一般前后门均可打开，电控柜基础应高出地面100~150mm，根据电控柜尺寸预埋角钢。用螺栓将电控柜连接固定在基础上，前后空间不小于1000mm，以便检修。小型锅炉电控柜与锅炉本体组合成一整体出厂（小于0.35MW的立式锅炉）；
2. 检查控制柜无损坏，内部接线无松动、脱落现象；
3. 接线前先阅读随机附带的相关电气原理图；
4. 用户电源线接到开关端顶部铜排上，柜外控制线接到柜体内的接线端子上；
5. 电控柜就近埋设钢板接引地线，接地电阻小于4Ω；
6. 导线规格应符合要求，宜使用套管保护，走暗线，三相动力线必须是三相四线制；
7. 接线完毕后，仔细检查是否正确、牢固。
