1. 电控柜为开启式结构，一般前后门均可打开，电控柜基础应高出地面100~150mm，根据电控柜尺寸预埋角钢。用螺栓将电控柜连接固定在基础上，前后空间不小于1000mm，以便检修。小型锅炉电控柜与锅炉本体组合成一整体出厂（小于0.35MW的立式锅炉）；
2. 检查控制柜无损坏，内部接线无松动、脱落现象；
3. 接线前先阅读随机附带的相关电气原理图；
4. 用户电源线接到开关端顶部铜排上，柜外控制线接到柜体内的接线端子上；
5. 电控柜就近埋设钢板接引地线，接地电阻小于4Ω；
6. 导线规格应符合要求，宜使用套管保护，走暗线，三相动力线必须是三相四线制；
7. 接线完毕后，仔细检查是否正确、牢固。
就是WNS蒸汽锅炉。
WNS蒸汽锅炉指的是全自动燃油（气）蒸汽锅炉，采用卧式内燃全湿背，高效螺纹烟管，配有完善的保温外包设计，锅炉热效率高达85%以上，产品设计新颖、结构合理，工艺性能良好，使本产品具有不同凡响的优异品质。
1、先进的蒸汽锅炉全自动控制器，全中文液晶屏，人机界面，用户只需轻松设定，锅炉即能按用户要求启停、负荷调节、自动给水等全自动运作。锅炉功能完备，保护齐全，操作简单，安全可靠，具有自我诊断功能。锅炉运行中一旦出现异常现象就自动中断燃烧，发出声光报警。
2、锅炉燃烧器由世界知名制造商供应，按照控制器指令自动燃烧、停止，的程控器拥有多项安全保护，性能安全稳定，维修率低。

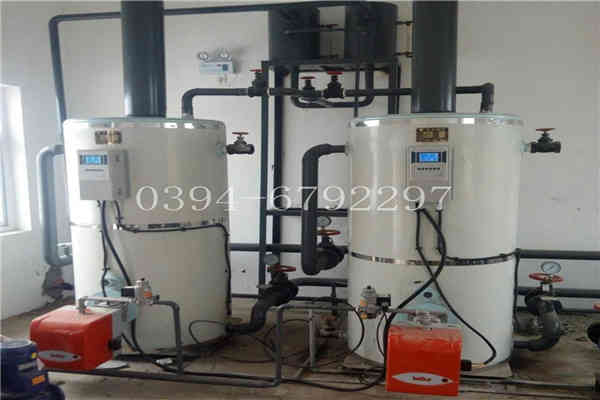

3、立式蒸汽锅炉采用燃烧机下置方式，二回程结构，燃料燃烧充分，锅炉运行稳定；烟管内插有扰流片，减缓排烟速度，增加换热量，锅炉热效率高，降低用户使用成本。
4、卧式蒸汽锅炉为锅壳式全湿背顺流三回程烟火管结构，火焰在大燃烧室内微正压燃烧，完全伸展，燃烧热负荷低，燃烧热效率高，有效地降低了排烟温度，节能降耗，使用经济。波形炉胆和螺纹烟管结构，即提高了锅炉的吸热强度，又满足了换热面受热膨胀的需要，科学合理，经久耐用。
5、本锅炉严格按照《蒸汽锅炉安全监察规程》、JB/T 10094-2002《工业锅炉通用技术条件》、JB/T 1619-2002《锅壳锅炉本体制造技术条件》的要求，进行设计、制造、监检，确保锅炉品质优良，达到能耗低、热效率高、压力稳定、供气量足、经济使用。
6、锅炉的炉胆空间大，储存的蒸汽多，适应负荷能力强。设计合理的内置汽水分离器装置，满足用户需用较高品质蒸汽的要求。炉体开设人孔、头孔、手孔，便于对炉胆内部进行清理，使维修、养护极为方便。
7、锅炉安全设有多级联锁保护：压力开关保护（高于设定压力自动停机并报警）、低水位保护（锅炉本体内水位低于警戒水位，自动切断电源并报警）、安全阀保护（锅炉压力超过工作压力，自动泄气降压），确保锅炉在各种工况下万无一失，安全到家。
8、有机组合的机电一体化外观，精巧新颖、结构紧凑、少占空间，方便运输、安装。
9、采用新型隔热保温材料和优质白色彩钢板包装，重量较轻，保温性能好，美观大方，不易锈蚀。
供应卧式燃煤蒸汽锅炉河南银晨锅炉 0394-6792297



冷凝器的安装

、冷凝器系组件出厂，安装前应检查冷凝器管进出烟口法兰螺栓孔是否分别与锅炉及烟囱接管匹配（石棉编绳）；2

3、冷凝器为非承压设备，严禁承压使用。

WNS系列蒸汽锅炉是锅壳式、波形炉胆、螺纹烟管型节能锅炉，采用三回程湿背式结构，燃料在炉胆内燃烧产生高温烟气，经回燃室→对流管束→前烟箱→第二对流管束→后烟箱→常压冷凝器→烟囱排入大气。炉胆在设计中采用波形炉胆，能较好的与火焰形状相适应，保证了燃烧充分，波形炉胆降低了炉胆刚性，减小了变形应力，可保证制造质量。同时在回燃室安装了检查孔或弹簧式防爆检查门，本体上设置的人孔有利于锅炉的安全运行及维修。锅炉安全控制严格按照NB/T47034-2013《工业锅炉技术条件》和有关规程规定执行。
汽水系统：水处理设备→软化水→储水箱→水泵→冷凝器→储水箱→给水泵→锅炉→汽水分离器→主蒸汽阀→分汽缸→用热主体。



供应卧式燃煤蒸汽锅炉河南银晨锅炉 0394-6792297
特别注意事项：
1）.操作锅炉的人员应经过专业培训并取得操作证。
2）.锅炉安装必须经专业的安装公司并取得使用许可证。
3）.锅炉在准备使用前，必须先单机试运行及详细了解锅炉的特性及操作使用说明书（含配套设备的说明书）。
4）.安装、使用、维修、保养等必须按相应的规定进行。
5）.在未对设备的使用全部了解清楚的情况下，应向我公司先咨询了解清楚。
6）.锅炉设备在运行时必须有专人值守；
10吨指的是锅炉的容量，也叫出力。
对于蒸汽锅炉，指的是每小时额定蒸发量10吨，热水锅炉是每小时供热7MW，等同于传统的10吨热水锅炉。
燃煤锅炉概述
燃煤锅炉是指燃料燃烧的煤，煤炭热量经转化后，产生蒸汽或者变成热水，但并不是所有的热量全部有效转化，有一部分无功消耗，这样就存在效率问题，一般大些的锅炉效率高些，60% ~ 80%之间。
燃煤锅炉就是燃料为燃煤的锅炉，是指经过燃煤在炉膛中燃烧释放热量，把热媒水或其它有机热载体(如导热油等)加热到一定温度(或压力)的热能动力设备。
原理
(1)卧式燃煤热水锅炉在结构上属单锅筒纵置式，炉膛左右两侧装有水墙管，并形成翼形烟道，锅筒内布置螺纹烟管，采用漏煤极少的活动炉排，结构合理，热效率高，大大节约能耗。
(2)卧式燃煤常压蒸汽锅炉 热水锅炉 燃气锅炉 燃油锅炉 燃煤锅炉，节能环保锅炉，采用单锅筒纵向布置的三回程水火管式结构，炉膛两侧密布光管水冷壁管，设计结构合理紧凑;受热面积大，烟气流程长，传热效果好，排烟温度低，所以热效率高，运行成本低，使用更经济。
(3)立式燃煤锅炉，热水锅炉，炉膛采用水冷弯管结构，四周是炉胆，受热面积大，热效率高，节能降耗;外壳采用椭圆型封头，炉排采用铸铁圆形炉排，经久耐用，使用寿命长。
(4)卧式燃煤锅炉，燃料在炉排上燃烧后，火焰经过矮墙到燃烬室，从燃烬室经两侧翼形烟道到前烟箱，再由烟管管束到后烟室，然后由引风机抽引通过烟囱排入大气，不仅可防止锅壳底部受炉膛高温辐射，而且可使高温管板入口烟温下降，加之辅以回水引射，锅筒底部无死水区，还可以有效防止管板因过冷、沸腾而结垢及炉底凸包，烟气转向烟室可起除尘作用，也降低了原始排尘浓度。
(5)燃煤锅炉本体布置紧凑，占地面积小，运输方便，采用快装出厂，安装周期短，安装费用低，用户投入资金少，回收效益快。
(6)立式燃煤锅炉，热水锅炉，受热面积的管子全部是直管，并且有足够的清污手孔装置，便于手工机械清理污垢和进行内部检查。卧式燃煤常压热水锅炉，上部配有足够大的人孔，人员可以从人孔进入炉体内部，大大方便了检查和维修锅炉。
结构分类
煤粉燃烧器是将煤粉送入炉膛进行燃烧的设备。
①旋流式燃烧器:携带煤粉的一次风和不带煤粉的二次风分别用不同管道与燃烧器连接。煤粉与空气能充分混合并形成回流区。每台锅炉可配置4~48只燃烧器。
②直流式燃烧器:喷口成狭窄形,其一、二次风在燃烧器中都不旋转。煤粉在其中能完全燃烧。
受热面分蒸发受热面和过热受热面。现代大、中型锅炉均以水冷壁构成炉膛，由此水冷壁(即受热面)吸收炉内辐射热使水蒸发成饱和蒸汽。为不增加炉膛容积而增加辐射受热面，大型锅炉可采用双面曝光的水冷壁。过热受热面可分为布置于炉膛上部的屏式过热器受热面和布置于对流烟道内的对流过热器受热面。前者吸收炉内辐射热;后者吸收对流热。
空气预热器装于锅炉烟道尾部，用以回收烟气余热，提高助燃空气的温度。高参数、大容量的锅炉为提高热风温度(&t;300℃),常需使空气预热器与省煤器分级交叉布置。



燃烧器的安装
本系列蒸汽锅炉出厂时，小容量锅炉一般燃烧器已经安装到了锅炉主机上，中大容量的锅炉，燃烧器与锅炉主机分开发运。安装时，先将燃烧器从包装箱中取出，视燃烧头与火嘴砖之间的间隙大小，在燃烧器头部火焰筒上密实缠绕数层石棉绳，对准前烟箱面板上所留出的孔洞水平塞紧装入，后用螺栓将燃烧器法兰与前烟箱燃烧器连接法兰连接牢固。在装配时，燃烧器法兰与前烟箱燃烧器连接法兰之间必须加石棉密封衬垫。
其它安装相关要求参照厂家的《燃烧器说明书》。
敬告：燃烧器须保持水平，燃烧头与火嘴砖之间的剩余间隙，须用硅酸铝耐火纤维毡填实。操作时，打开锅炉后烟箱检查孔盖，从后部进入炉胆内进行施工，施工完毕，人员退出，后挡火墙、检查孔盖原样恢复，密封上紧。
安全附件、阀门、仪表、管道及附件的安装
汽水系统安装应符合TS 0001-2012《锅炉安全技术监察规程》的规定：
1. 管道、阀门、仪表的安装应按照自动控制的要求（或者电控柜线路图）以及有关图纸进行安装。
2.燃料供应管道应装流量计，且该流量计必须同时具备指示、积算、记录功能；同时还必须安装指示燃料温度的温度表和和指示燃料压力的压力表；
3、安全阀应在水压试验后铅直安装，安全阀应接装排汽管，将排汽导向锅炉房外安全处，并有足够的流通截面积，保证排汽畅通；
4、进锅炉前给水管道上必须安装具有指示、积算、记录功能的流量计；
5、排污管接至排污沟或其它安全处，管道应固定，防止排污时移位或发生反击烫伤事故等；
6、总汽阀以外的蒸汽管道由使用单位配接，在总汽阀管道上至少有一个弯头，否则应加装伸缩管，管道外壁应加保温层；
