4.3.2锅炉房集中仪表控制室，应符合下列要求：
1 应与锅炉间运行层同层布置；
2 宜布置在便于司炉人员观察和操作的炉前适中地段；
3 室内光线应柔和；
4 朝锅炉操作面方向应采用隔声玻璃大观察窗；
5 控制室应采用隔声门；
6 布置在热力除氧器和给水箱下面及水泵间上面时，应采取有效的防振和防水措施。
4.3.3容量大的水处理系统、热交换系统、运煤系统和油泵房，宜分别设置各系统的就地机柜室。
4.3.4锅炉房宜设置修理间、仪表校验间、化验室等生产辅助间，并宜设置值班室、更衣室、浴室、厕所等生活间。当就近有生活间可利用时，可不设置。二、三班制的锅炉房可设置休息室或与值班更衣室合并设置。锅炉房按车间、工段设置时，可设置办公室。
4.3.5化验室应布置在采光较好、噪声和振动影响较小处，并使取样方便。
4.3.6锅炉房运煤系统的布置宜使煤自固定端运入锅炉炉前。
4.3.7锅炉房出入口的设置，必须符合下列规定：
l 出入口不应少于2个。但对锅炉房，当炉前走道总长度小于12m，且总建筑面积小于200m。时，其出入口可设1个：
2非锅炉房，其人员出入口必须有1个直通室外；
3锅炉房为多层布置时，其各层的人员出入口不应少于2个。楼层上的人员出入口，应有直接通向地面的安全楼梯。
4.3.8锅炉房通向室外的门应向室外开启，锅炉房内的工作间或生活间直通锅炉间的门应向锅炉间内开启。
4.4工艺布置
4.4.1 锅炉房工艺布置应确保设备安装、操作运行、维护检修的安全和方便，并应使各种管线流程短、结构简单，使锅炉房面积和空间使用合理、紧凑。
4.4.2 建筑气候年日平均气温大于等于25℃的日数在80d以上、雨水相对较少的地区，锅炉可采用露天或半露天布置。当锅炉采用露天或半露天布置时，除应符合本规范第4.4.1条的规定外，尚应符合下列要求：
1 应选择适合露天布置的锅炉本体及其附属设备；
2 管道、阀门、仪表附件等应有防雨、防风、防冻、防腐和减少热损失的措施；
3 应将锅炉水位、锅炉压力等测量控制仪表，集中设置在控制室内。
4.4.3风机、水箱、除氧装置、加热装置、除尘装置、蓄热器、水处理装置等辅助设备和测量仪表露天布置时，应有防雨、防风、防冻、防腐和防噪声等措施。
居民区内锅炉房的风机不应露天布置。
4.4.4锅炉之间的操作平台宜连通。锅炉房内所有高位布置的辅助设施及监测、控制装置和管道阀门等需操作和维修的场所，应设置方便操作的安全平台和扶梯。阀门可设置传动装置引至楼(地)面进行操作。
4.4.5锅炉操作地点和通道的净空高度不应小于2m，并应符合起吊设备操作高度的要求。在锅筒、省煤器及其他发热部位的上方，当不需操作和通行时，其净空高度可为0.7m。
4.4.6锅炉与建筑物的净距，不应小于表4.4.6的规定，并应符合下列规定：
1当需在炉前更换锅管时，炉前净距应能满足操作要求。大于6t/h的蒸汽锅炉或大于4.2Mw的热水锅炉，当炉前设置仪表控制室时，锅炉前端到仪表控制室的净距可减为3m；
2当锅炉需吹灰、拨火、除渣、安装或检修螺旋除渣机时，通道净距应能满足操作的要求；装有快装锅炉的锅炉房，应有更新整装锅炉时能顺利通过的通道；锅炉后部通道的距离应根据后烟箱能否旋转开启确定。
锅炉系统设计概况
锅炉及其系统的设计符合有关节能法律、法规、安全技术规范及其相应标准的要求。锅炉炉膛结构设计合理，与设计燃料品种相适应，保证安全、稳定、高效燃烧。受热面布置合理，选取合理经济的烟气流速，减小烟气侧的阻力。合理设置检修们（孔），便于受热面清灰、清垢、保养和维修。当对流受热面易集灰时，应当设置清灰装置。锅炉门（孔）、应当采用密封结构，保证锅炉漏风系统在设计要求之内。
锅炉房系统设计时应当在保证安全性能的前提下，充分提高能源利用效率，减少水、电、自用热以及其它消耗，促进热能回收和梯级利用。锅炉房设备布置时应当尽量减少管道、烟风道的长度及其弯头数量，从而减少流动阻力。一次风道宜采用圆形结构，并考虑其膨胀及其吊挂支撑。
微型燃气蒸汽锅炉河南银晨锅炉集团 0394-6792297



性能特点：
WNS型锅炉具有以下优点：

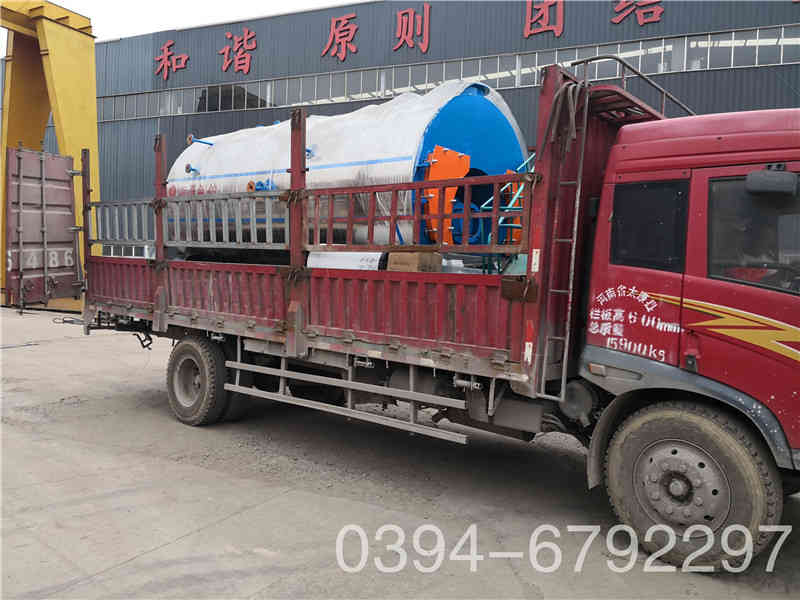

1、本系列锅炉整体出厂，运输安装方便。
2、锅炉采用波纹炉胆及螺纹烟管，换热效果好，且利于膨胀。
3、燃烧设备采用进口燃烧器，可实现全自动化控制燃烧。
4、锅炉设有自动给水、水位及超压报警等装置，可以安全有效地运行。
5、锅炉设有冷凝器，可以有效降低尾部烟气温度，提高锅炉运行热效率。
锅炉房设计规范50041-2008
4锅炉房的布置
4.1位置的选择
4.1.1 锅炉房位置的选择，应根据下列因素分析后确定：
1 应靠近热负荷比较集中的地区，并应使引出热力管道和室外管网的布置在技术、经济上合理；
2 应便于燃料贮运和灰渣的排送，并宜使人流和燃料、灰渣运输的物流分开；
3 扩建端宜留有扩建余地；
4 应有利于自然通风和采光；
5 应位于地质条件较好的地区；
6 应有利于减少烟尘、有害气体、噪声和灰渣对居民区和主要环境保护区的影响，全年运行的锅炉房应设置于总体小频率风向的上风侧，季节性运行的锅炉房应设置于该季节大频率风向的下风侧，并应符合环境影响评价报告提出的各项要求；
7 燃煤锅炉房和煤气发生站宜布置在同一区域内；
8 应有利于凝结水的回收；
9 区域锅炉房尚应符合城市总体规划、区域供热规划的要求；
10 易燃、易爆物品生产企业锅炉房的位置，除应满足本条上述要求外，还应符合有关专业规范的规定。
4.1.2锅炉房宜为的建筑物。
4.1.3 当锅炉房和其他建筑物相连或设置在其内部时，严禁设置在人员密集场所和重要部门的上一层、下一层、贴邻位置以及主要通道、疏散口的两旁。并应设置在首层或地下室一层靠建筑物外墙部位。
4.1.4住宅建筑物内，不宜设置锅炉房。
4.1.5采用煤粉锅炉的锅炉房，不应设置在居民区、风景名胜区和其他主要环境保护区内。
4.1.6采用循环流化床锅炉的锅炉房，不宜设置在居民区。
4.2建筑物、构筑物和场地的布置
4.2.1 锅炉房区域内的各建筑物、构筑物的平面布置和空间组合，应紧凑合理、功能分区明确、建筑简洁协调、满足工艺流程顺畅、安全运行、方便运输、有利安装和检修的要求。
4.2.2 新建区域锅炉房的厂前区规划，应与所在区域规划相协调。锅炉房的主体建筑和附属建筑，宜采用整体布置。锅炉房区域内的建筑物主立面，宜面向主要道路，且整体布局应合理、美观。
4.2.3 工业锅炉房的建筑形式和布局，应与所在企业的建筑风格相协调；民用锅炉房、区域锅炉房的建筑形式和布局，应与所在城市(区域)的建筑风格相协调。
4.2.4 锅炉房区域内的各建筑物、构筑物与场地的布置，应充分利用地形，使挖方和填方量小，排水顺畅，且应防止水流人地下室和管沟。
4.2.5 锅炉间、煤场、灰渣场、贮油罐、燃气调压站之间以及和其他建筑物、构筑物之间的间距，应符合现行标准《建筑设计防火规范》50016、《城镇燃气设计规范》50028及有关标准规定，并满足安装、运行和检修的要求。
4.2.6 运煤系统的布置应利用地形，使提升高度小、运输距离短。煤场、灰渣场宜位于主要建筑物的全年小频率风向的上风侧。
4.2.7 锅炉房建筑物室内底层标高和构筑物基础顶面标高，应高出室外地坪或周围地坪0.15m及以上。锅炉间和同层的辅助间地面标高应一致。
4.3锅炉间、辅助间和生活间的布置
4.3.1单台蒸汽锅炉额定蒸发量为1～20t／h或单台热水锅炉额定热功率为O.7～14Mw的锅炉房，其辅助间和生活间宜贴邻锅炉间固定端一侧布置。单台蒸汽锅炉额定蒸发量为35～75t/h或单台热水锅炉额定热功率为29～70Mw的锅炉房，其辅助间和生活间根据具体情况，可贴邻锅炉间布置，或单独布置。



微型燃气蒸汽锅炉河南银晨锅炉集团 0394-6792297
燃油罐与燃气罐的安装：（根据用户使用燃料确定）
1、根据用户使用燃料不同按设计院提供的锅炉房系统图安装燃气系统或燃油系统。燃油油罐及燃气罐和锅炉房外墙基脚线的防火间距小15米以外，如特殊原因要缩短防火间距时，应得到消防部门及有关部门同意，若采用地下布置，则加覆盖层0.5m以上，周围加防火墙，地下布置时油箱地脚螺栓必须拧紧，或采用其它防油箱移位措施. 且燃气管道上要装燃气的温度和压力的仪表，及燃气消耗量的显示、记录、积算表。



调试前的检查工作：
1. 电源检查：电源为三相四线制380V/50Hz，变压器容量应满足锅炉总容量的要求。
2. 锅炉房检查：锅炉房应具有良好的通风散热条件，无结露或滴水，无粉尘、无腐蚀、无易燃易爆物品，室内照明良好。
3. 电控柜检查：控制柜内部接线正确，无短路、散乱和松动现象，无明显外露导线。各类元器件、仪表、开关等完好，标识清晰，无操作松动现象；
4. 锅炉本体检查：炉体应无较大损伤，附件安装妥当、符合要求，电热管组装完好无损。充水后应无渗漏现象（尤其是电热管组密封处）；
5. 控制柜与锅炉连接线的截面积规格是否满足功率要求，导线两头铜片压焊是否牢固，接线是否规范、牢固；
6. 管道系统检查：管道连接正确，无泄漏现象，管路上仪表工作正常，系统已冲洗除污；
7. 水泵检查：连接方向正确，用手拨动水泵电机叶轮，转动灵活；
8. 相关设备、阀门、仪表等已调至正常工作位置，整个系统处于可运行状态。

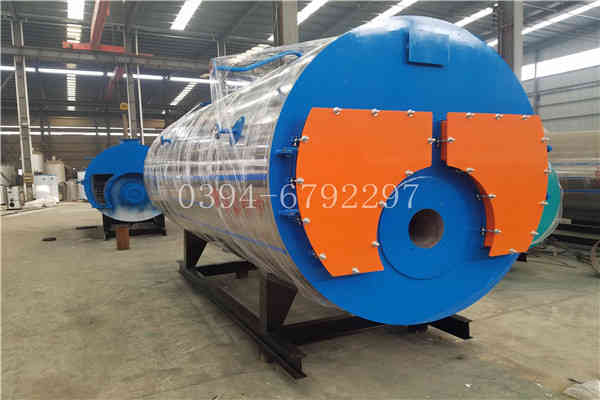

<span style="" mso-spacerun:"yes";font-family:宋体;font-size:14.0000pt;"="">CWNS系列燃油(气)锅炉为卧式快装中心回燃火管锅炉。燃料由外界气源进入燃烧器通过自动调节、自动点火功能产生高温火焰，由炉胆前端进入燃烧室内，至回燃室管板后从炉胆内沿壁折返后流到锅炉前烟箱，完成了和第二回程，然后由前烟箱体进入对流受热面从后烟箱后部离开锅炉到囱排入大气，完成了第三回程。锅炉装置有前后烟箱，使锅炉检修方便。锅炉配置技术性能良好的工业燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等先进技术，并具有超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。
