⑷．基础定位时，根据炉型大小决定加热炉与墙壁的距离，一般要求：炉前（包括上煤机）空余3-4米，炉后空余1-2米，左右侧各空余1-3米。⑸．储油槽与加热炉间距不少于3米，且处于供热系统低位置。⑹．膨胀槽（高位槽）必须设在全系统设备、管线高标高的1.5-2米处。⑺．循环油泵应保持四周至少0.4米的空间。
导热油锅炉示意图



,燃气锅炉3吨

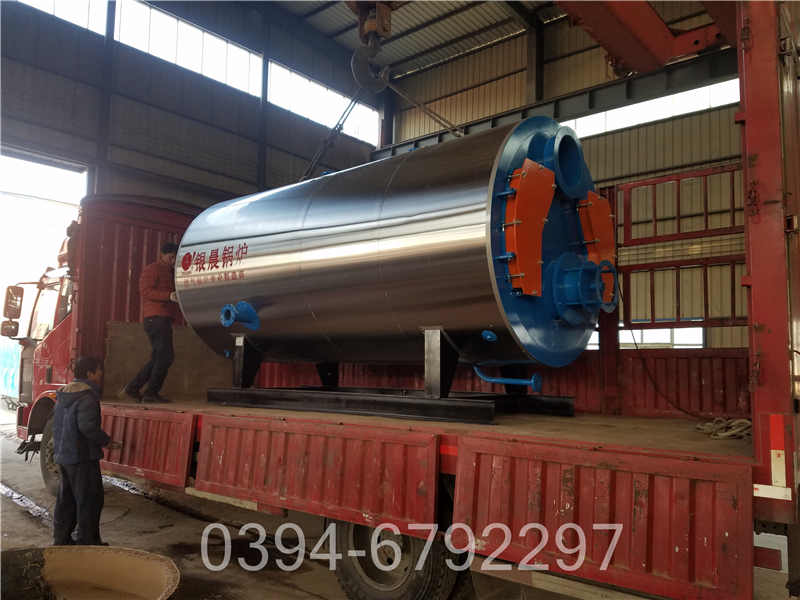

导热油锅炉示意图 （2）、锅炉本体在卸车，用吊车起吊时应注意,,钢丝绳的位置，避免损坏锅炉本体及外壳等部分。检查起重设备能力及起吊位置：①起重设备能力：参见炉体重量。②起吊位置：炉体吊耳。6.、主机安装主机的安装应参照随机出厂技术：热载体炉《总图》要求进行。并应符合50273-2009《锅炉安装工程施工及验收规范》有关要求。



导热油锅炉示意图
,小型蒸汽锅炉厂
上述准备工作必须经有关部门及专业技术人员检查、验收合格，并做好详细的记录。二、调试1、冷态调试调试前的准备工,用多大锅炉,作结束后，方可进行冷态试运转。先接通电源，合上电源总开关，冷态运行连续四小时以上,当风温高于350℃时应立即调小燃烧温度或加大送风量,采用三回程湿背式结构。电压指示值约为380V，然后转动开关接通控制电源，电源指示灯和显示仪表指示灯亮，数显表开始显示首先应进行单机试运转，各单元设备转向及噪声均应正常，并符合相应设备说明书规定的要求。链条炉排冷态试运



烟风道的安装：

锅炉炉墙及烟风道应当具有良好的密封和保温性能。当周围环境温度为25℃时，距门孔300mm以外的炉体外表面温度不得超过50℃，炉顶不得超过70℃；冷凝器前的烟道应进行保温且其表面温度不得超过50℃。

、烟囱安装时法兰间垫嵌石棉绳，并采用吊垂线的方法检查烟囱垂直度，如有偏差可在法兰连接处垫平校正。2

、烟气调节阀应转动灵活，定位可靠。4

、烟风道上的排烟温度表，应装在清晰易见的位置。<span style="" mso-spacerun:"yes";font-family:宋体;line-heiht:150%;"="">

l）额定蒸发量大于0.5t/h的锅炉，至少装设两个安全阀：额定蒸发量小于或等于0.5t/h的锅炉，至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。（2）安全阀应垂直安装在锅筒、集箱的高位置。在安全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀门。（3）杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。（4）对于额定蒸汽压力小于或等于3.82MPa的锅炉，安全阀喉径不应小于25mm：对于额定蒸汽压力大于3.82MPa的锅炉，安全阀喉径不应小于20mm。（5）安全阀与锅炉的连接管，其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上，短管的通路截面积应不小于所有安全阀排汽面积的1.25倍。（6）安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。安全阀排汽管底部应装有接到安全地点的疏水管，在排汽管和疏水管上都不允许装设阀门。
